當前位置：首頁 > 產品中心 > 切制類 > QJ系列切藥機 > QJ系列切藥機
簡要描述：QJ系列切藥機--用于切制各種軟硬根莖、藤類、草類，纖維性藥材，也可切制海帶、食品、煙草等。
產品型號：QJ系列廠商性質：民營更新時間：2023-07-10訪 問 量：5562產品分類
相關文章
詳細介紹
QJ系列切藥機
用途與特點
用于切制各種軟硬根莖、藤類、草類，纖維性藥材，也可切制海帶、食品、煙草等。不銹鋼鏈條連續輸送物料，設有輸送帶前進和倒退功能，
操作簡單，生產效率高。該機具有運轉平穩，噪音低，維修方便。
結構與工作原理
QJBC型剁刀式切藥機---整機由兩部分組成：刀架體的上下運動和輸送鏈的傳動。
刀架體的上下運動：電動機與小帶輪同軸，通過三角膠帶與大帶輪同軸的偏心機構（包括甩心盤和偏心輪）轉動，在叉架桿的帶動下，使刀架
體持續性的上下運動。
輸送鏈傳動：偏心機構旋轉時，通過滑槽與連桿的作用，帶動五星輪間歇性的傳動，這樣再通過三級齒輪的傳動，將動力傳至鏈輪軸，使上下
輸送鏈同步相向運動，從而將處于上、下輸送鏈間的物料送至刀口。
這樣，一方面刀架體在持續的上、下運動，另一方面需切藥物隨輸送鏈被送入刀門，從而實現切藥的目的。其中，五星輪上有進、退、停三擋。
其傳動是通過五星輪內的滾子間歇的受擠壓、放松來傳動的。當切藥需途中停頓，并退出刀門內的物料時，應先停機、再將五星輪手柄拔至“退”檔，
將未切物料退出刀門。
QJBM型剁刀式切藥機---整機由兩部分組成：刀架體的上下運動和輸送鏈的傳動。
刀架體的上下運動：電動機與小帶輪同軸，通過三角膠帶與大帶輪同軸的偏心機構（包括套筒和偏心軸）轉動，在叉架桿的帶動下，使刀架體持
續性的上下運動。
輸送鏈傳動：偏心機構旋轉時，通過滑槽與連桿的作用，帶動摩擦輪間歇性的傳動，這樣再通過三級齒輪的傳動，將動力傳至鏈輪軸，使上下輸
送鏈同步相向運動，從而將處于上、下輸送鏈間的物料送至刀口。
這樣，一方面刀架體在持續的上、下運動，另一方面需切藥物隨輸送鏈被送入刀門，從而實現切藥的目的。其中，摩擦輪組件由摩擦輪、摩擦塊、
剎車皮組成。當切藥需途中停頓，并退出刀門內的物料時，應先停機、再將摩擦手柄拔至“退”檔，將未切物料退出刀門。
QJXC型轉盤式切藥機---該機傳動裝置主要由兩個部分組成：刀盤轉動裝置和輸送鏈傳動裝置。
刀盤傳動裝置：電動機通過三角膠帶傳動帶動刀盤旋轉。
輸送鏈傳動裝置：調速電機通過渦輪箱變速輸出，由鏈傳動帶動被動軸旋轉，同時經過傳動齒輪的嚙合作用，使上下輸送輪同步相向走動，從而將
處于上下輸送鏈的物料送入刀門。這樣，在刀盤旋轉的同時，輸送鏈將物料送至刀門，從而達到切制藥物的目的。
QJGC型滾刀式切藥機---該機由機架、動刀、定刀、送料鏈、壓料鏈等構成的滾刀式切藥機。
通過在高速運轉的圓柱形刀盤與裝在定刀架上能調整定位的定刀間相互作用，實現對中藥材的連續剪切加工；切制厚度由可調速送料機構通過變動
送料電機轉速控制送料鏈運行速度來解決；也可調節動刀的定位來控制。
主要技術參數
產品圖片

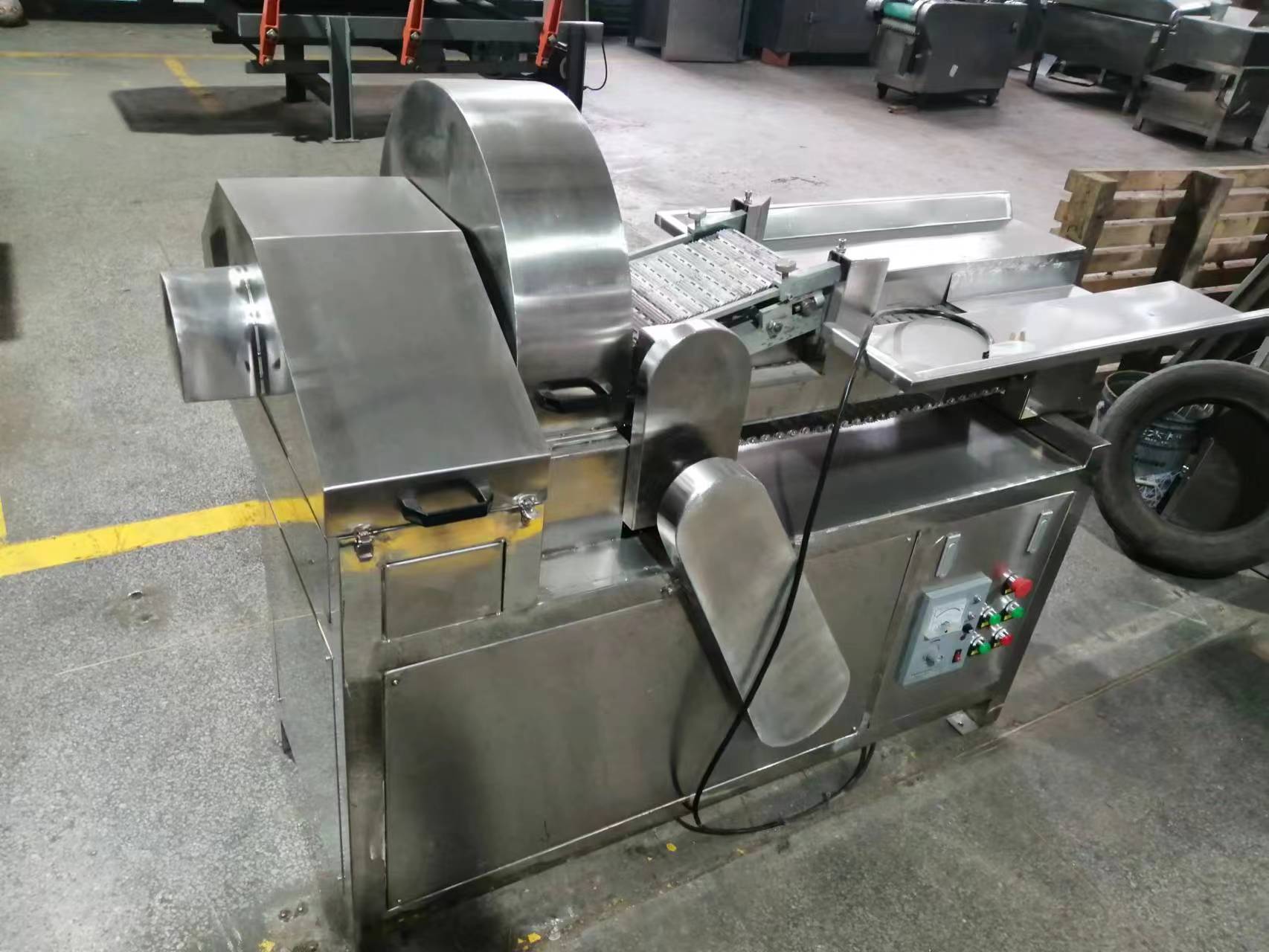

QJBC型
QJBM型
QJXC型
QJGC型
